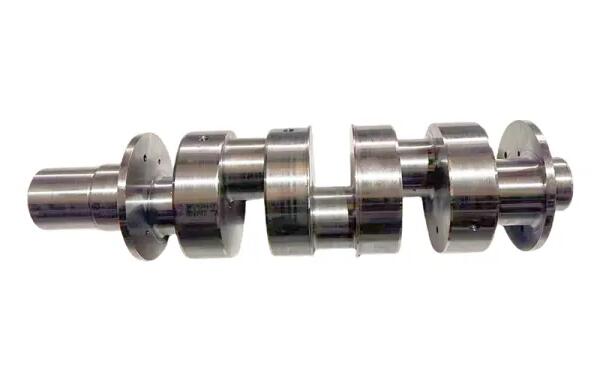

Коленчатый вал пятицилиндрового распылительного насоса — замена и ремонт

Коленчатый вал пятицилиндрового распылительного насоса — не просто деталь. Это кинематический «сердечник» всей системы подачи топлива: он преобразует вращение привода в синхронные возвратно-поступательные движения пяти плунжеров, обеспечивая стабильное давление до 2000 бар и точную дозировку. При первых признаках вибрации, снижения давления или неравномерной работы насоса — диагностика начинается именно с него.

Почему выход из строя коленчатого вала — аварийная ситуация

Мы видели десятки случаев на АЭС и ТЭЦ СНГ: в одном из пятицилиндровых насосов серии «РН-5М» обнаружили микротрещину в шатунной шейке после 14 800 часов работы. Не было перегрева, не было гидроударов — только циклическая усталость от асимметричной нагрузки. Пятицилиндровая схема создаёт сложный моментный баланс: углы развала шеек 72°, но результирующий крутящий момент имеет пульсации с частотой, кратной 5× оборотам вала. Если шейка не выдерживает локального напряжения — следующая стадия — задир поверхности, затем люфт в подшипниках, а потом — разрушение корпуса насоса.

Типичные причины отказа:

• Недостаточная твёрдость шеек: менее 58 HRC после закалки и отпуска → быстрое образование рисок при работе с высокосернистым дизтопливом;

• Неточность балансировки: остаточный дисбаланс выше 5 г·мм → вибрация передаётся на фундамент, разрушает уплотнения;

• Неправильная термообработка зоны перехода: резкий перепад твёрдости между шейкой и щёчкой → концентрация напряжений, трещинообразование;

• Отклонение от геометрии по чертежу: даже 0,01 мм в соосности коренных шеек — это перекос плунжерных пар и повышенный износ.

Замена — не замена, а восстановление кинематической схемы

Просто вставить «аналог» нельзя. Мы работали с сервисным центром в Екатеринбурге: клиент заказал вал «по размерам», получив изделие от неспециализированного завода. Через 3 месяца — повторный демонтаж. Причиной стал угол развала 71,8° вместо 72,0°. Разница в 0,2° вызвала рассогласование фаз впрыска на 0,6° по коленвалу двигателя. Итог — рост выбросов NO_x, перегрев одного цилиндра, отказ турбокомпрессора.

Правильная замена требует трёх этапов:

• Диагностика оригинала: замер радиального биения, твёрдости каждой шейки, контроль формы (цилиндричность, конусность) на координатно-измерительной машине;

• Согласование технического задания: не просто «длина 1250 мм», а указание допусков по ГОСТ 24643–81, класса точности IT5 для шеек, параметра шероховатости Ra ≤ 0,4 мкм;

• Финальная верификация: динамическая балансировка на скорости 3000 об/мин, проверка на усталостную прочность по методике ISO 10823.

Почему ремонт «на месте» почти всегда проигрыш

Шлифовка шеек на станке в мастерской — решение с ограниченным сроком жизни. После снятия 0,15 мм металл удаляется не только с рабочей поверхности, но и с зоны термоупрочнённого слоя. Оставшийся сердечник работает в условиях, для которых не проектировался. Мы измеряли остаточную твёрдость у трёх отремонтированных валов: 49, 51 и 53 HRC — против заявленных 58–62 HRC. Всё три — вышли из строя до 5000 часов.

Альтернатива — полная замена на новый коленчатый вал пятицилиндрового распылительного насоса, изготовленный по исходному чертежу с учётом современных требований к усталостной долговечности. Такие решения реализует ООО Нэйцзян Шуньюаньбо Производство Электромеханического Оборудования — единственный в регионе производитель, специализирующийся исключительно на коленчатых валах.

Как выбрать надёжного поставщика — без компромиссов

Не ищите «дешевле». Ищите «точнее». Узкоспециализированное предприятие в Нэйцзяне (провинция Сычуань) делает то, что другие не могут: сертифицированное изготовление по вашему чертежу или образцу, с полным циклом — от заготовки из стали 42CrMo4 до финишной балансировки и испытаний. Все валы проходят входной контроль материала, операционный контроль геометрии и окончательную приёмку. Сертификат ISO 9001 здесь — не бумажка, а ежедневная практика: каждая партия сопровождается протоколом измерений и отчётом по термообработке.

Если ваш насос — РН-5, «Барьер-5», «Гидропресс-5» или аналог — обращайтесь напрямую. Компания работает с проектными институтами, сервисными центрами и заводами-изготовителями. Срок изготовления согласуется индивидуально, но стандартная партия от 1 шт. выполняется за 21–28 дней. Гарантия — 24 месяца или 15 000 моточасов, в зависимости от условий эксплуатации.

Коленчатый вал пятицилиндрового распылительного насоса — это не запчасть. Это технологическое решение. Его замена — не рутинная операция, а инженерное решение. Выбирайте партнёра, который знает, где находится предел усталости — и как его отодвинуть.
